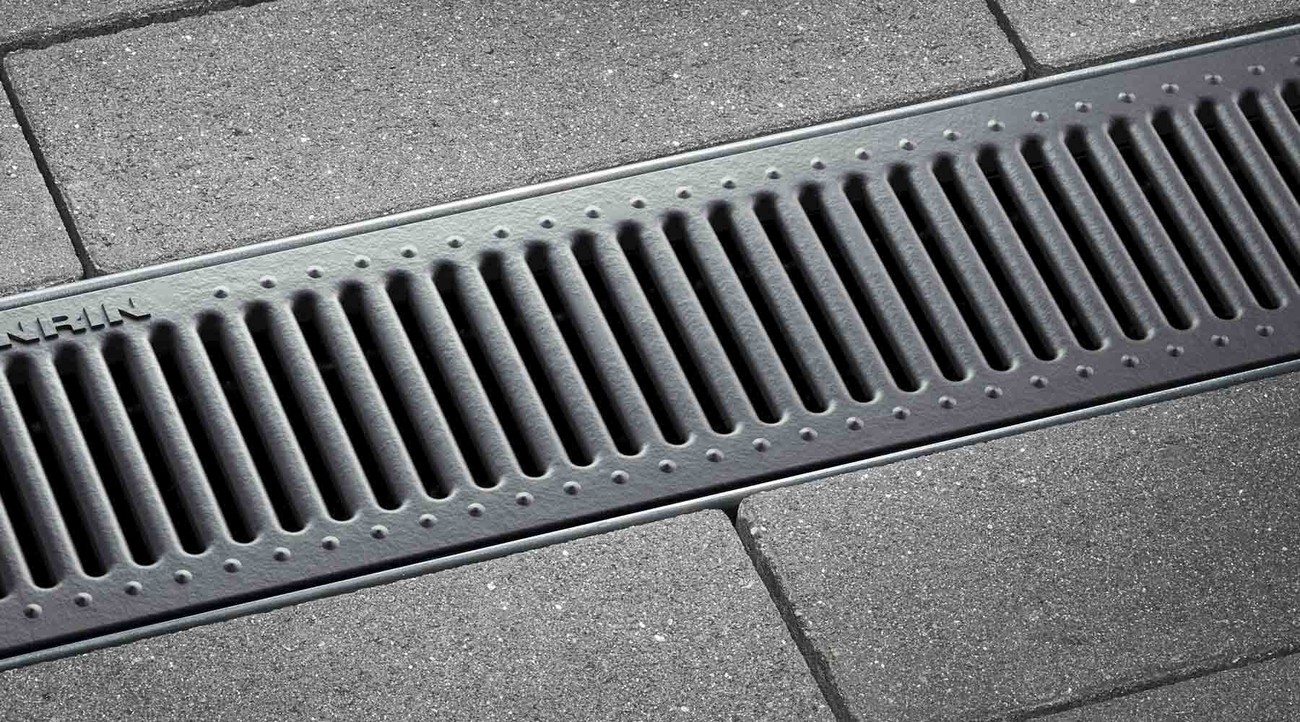

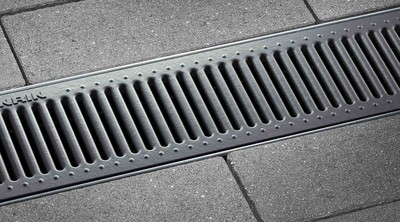

Gallret är representativt för hela designlinjen
Matchande rännkropp
SELF ECO ränna
Belastningsklass:
A15, B125
Belastningsklass:
A15, B125
ANRIN SELF Bauelemente aus Polymerbeton
Die ANRIN SELF ECO Rinnen mit ihrer geringen Bauhöhe von 8 cm finden ausschließlich im Haus- und Wohnungsbau Verwendung. Einsatzschwerpunkte sind Gehwege, Hofflächen, Hauseingänge und Terrassen.
| SELF ECO ränna Produktspecifikation | |
|---|---|
| Material | Polymerbetong |
| Längd | 50 / 100 cm |
| Bredd | 12 cm |
| Höjd | 8 cm |
| Vikt | 3,2 - 6,3 kg |
| Nominell Bredd | 100 |
| Fogtyp | UNILINK®- Fog |
| Lås | SnapIn lås |

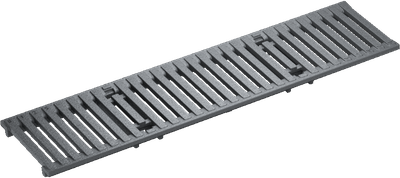

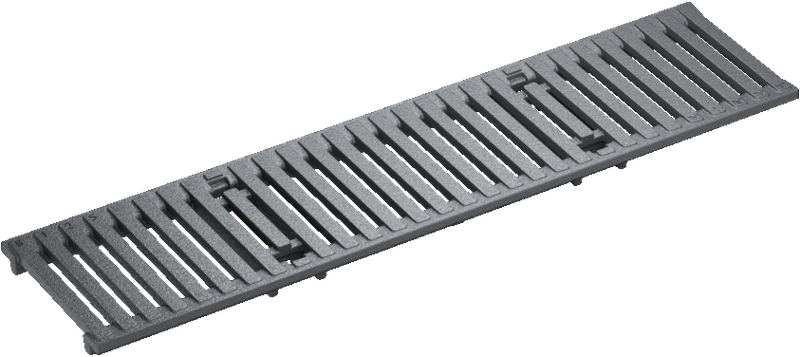

| Lastkapacitet | Förzinkat slitsat galler HEELGUARD bk. A15, gjutjärnsgaller HEELGUARD bk. B125 |
Dimensioner SELF ECO ränna
ANRIN UNILINK®-fog
Det optimerade UNILINK®-fogsystemet eliminerar den traditionella skillnaden mellan rännans början och slut. Rännor med samma installationshöjd kan fogas i valfri riktning. De symmetriskt uppdelade halvfogarna möjliggör en eventuell tätning av skarven. Vertikalt inriktade spår och tungor stöder en effektiv installation!
Flexibiliteten i design- och installationsfaserna går in i en ny dimension med UNILINK®-fogen!
ANRIN Snap-in låssystem
Lång erfarenhet av detaljerad produktutveckling inom montering, underhåll och rengöring av rännsystem har gett imponerande lösningar för låsningar.
ANRIN Snap-in låsning är optimerade för specifika belastningsklasser och förenar tillförlitlighet och hög kvalitet med funktionell design.
Tillbehör SELF ECO
gavel med utlopp
DIM 110
SELF ECO
rännkropp
SELF ECO
sandfång
med hink
DIM 110 inkl. NBR-ring
SELF ECO
Stirnwand PP aus Polypropylen
SELF ECO
Stirnwand PP aus Polypropylen
SELF ECO
Dimensioner SELF ECO sandfång
SELF Installationsexempel
Med ANRIN-avvattningssystem dräneras dagvattnet säkert och snabbt. Rännorna utsätts också för belastning och vibrationer från trafik i närhet eller i kontakt med rännorna.
Följande installationsanvisningar är schematiska. Dessa är exemplifierande och icke-bindande. Det åligger konstruktör, arkitekt eller utförande part att kontrollera att produkterna installeras med hänsyn till de förutsättningar som ges i det specifika projektet. Belastningsklasser ställer krav på både rännkropp, galler, betongkvalité och tjocklek på betong. Kontrollera med vår tekniska support om du är det minsta osäker.
Viktigt: sätt i gallerna när du installerar rännorna.
1.
Schakta ur för ränna. Lägg eventuell avledning. Fyll på med makadam och packa. Applicera betong med rätt betongkvalité och mängd i enlighet med vald belastningsklass.
2.
Anslut utlopp till rörledning. (Bottenutlopp/Sandfång/gavel med utlopp).
3.
Justera rännkroppen så den ligger i våg.
4.
Montera gavlar
5.
Fortsätt montera rännkroppar och slutför rännans längd.
6.
Motgjut med betong mot rännkroppens sida.
7.
Avsluta med vald beläggning.
8.
Färdig markyta skall vara ca. 2-5 mm högre än gallrets ovansida.
Instruktioner och riktlinjer
Föreskrifter och regler
Under installationen måste eventuella föreskrifter och regler beaktas.
Dessa är till exempel:
DIN EN 1433 „Linjeavvattning för trafikytor - Klassificering, utformning, provning och märkning samt bedöming“
DIN 19580 „Linjeavvatning för bil och gångtrafik“
DIN EN 206-1 „Betong, förstärkt och provad“
DIN EN 1045-2 „Betong, förstärkt och provad betong, specifikation, egenskaper, produktion“
