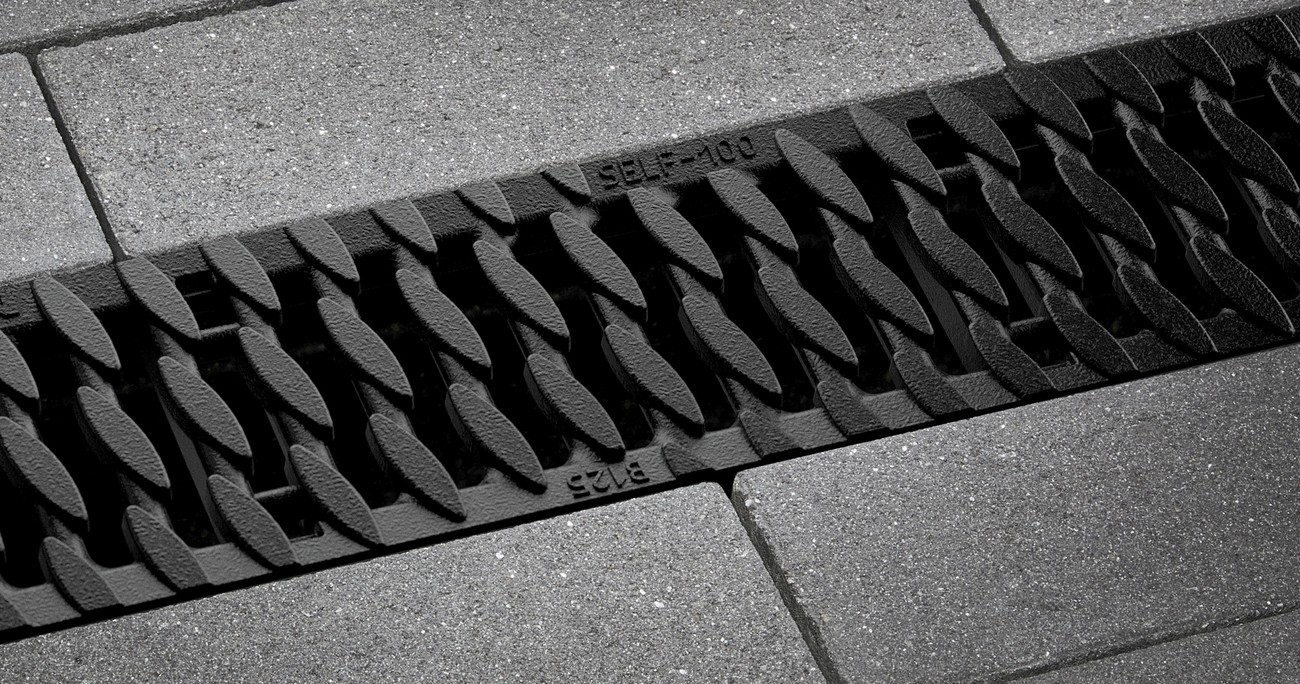

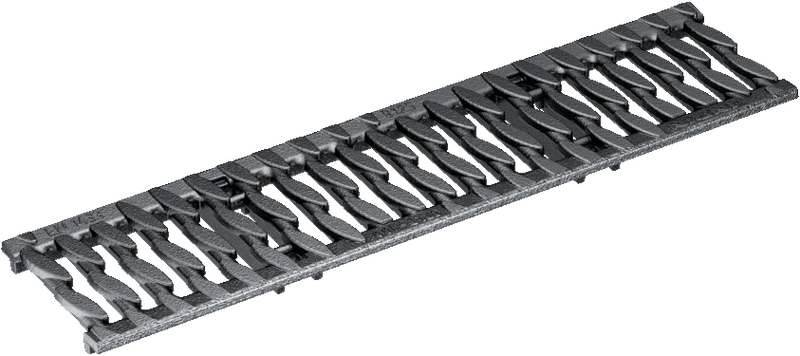

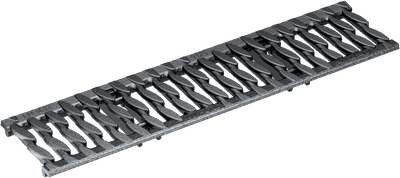

Gallret är representativt för hela designlinjen
Matchande rännkropp
SELF PP EVO 063, 0100, 0125 Plastränna
Belastningsklass:
A15, B125, C250
Belastningsklass:
A15, B125, C250
ANRIN plastrännor
ANRIN plastrännor från PP och PP EVO serien är gjord i polypropylen (PP), en stabil ränna i svart plast. Dess lätta vikt och profil gör den lättinstallerade och är idealiska för installation kring bostadshus.
| SELF PP EVO 063, 0100, 0125 Plastränna Produktspecifikation | |
|---|---|
| Material | plast PP |
| Längd | 100 cm |
| Bredd | 13,1 cm |
| Höjd | 6,3 cm, 9,8 cm, 14,8 cm |
| Vikt | 1,6 - 8,7 kg |
| Nominell Bredd | 100 |
| Fogtyp | överlappande fog med snäppfäste |
| Lås | TwistLock lås |
| Lastkapacitet | A15 - C250 |
Dimensioner PP EVO 063 ränna
ANRIN TwistLock låssystem
Lång erfarenhet av grundlig produktutveckling inom montering, underhåll och rengöring av avloppssystem har gett upphov till enastående lösningar för hållbara låssystem.
ANRIN-gallerlås är optimerade för respektive belastningsklass och kombinerar säkerhet och varumärkeskvalitet med funktionell design.
TwistLock-fästet används för gallertyper av rännor med en nominell bredd på 100 mm.
Fördelar:
· Sätt på plats - en rotation - fixerad
· Montering utan specialverktyg
· Gallret sitter stadigt utan skrammel!
· Inga störande element i vattengången
· Underhållsvänlig
· Korrosionsbeständig
Tillbehör PP EVO 063
Gavel-set
SELF PP EVO 063, 0100, 0125
DImensioner PP EVO 063 täta gavlar
SELF Installationsexempel
Med ANRIN-avvattningssystem dräneras dagvattnet säkert och snabbt. Rännorna utsätts också för belastning och vibrationer från trafik i närhet eller i kontakt med rännorna.
Följande installationsanvisningar är schematiska. Dessa är exemplifierande och icke-bindande. Det åligger konstruktör, arkitekt eller utförande part att kontrollera att produkterna installeras med hänsyn till de förutsättningar som ges i det specifika projektet. Belastningsklasser ställer krav på både rännkropp, galler, betongkvalité och tjocklek på betong. Kontrollera med vår tekniska support om du är det minsta osäker.
Viktigt: sätt i gallerna när du installerar rännorna.
1.
Schakta ur för ränna. Lägg eventuell avledning. Fyll på med makadam och packa. Applicera betong med rätt betongkvalité och mängd i enlighet med vald belastningsklass.
2.
Anslut utlopp till rörledning. (Bottenutlopp/Sandfång/gavel med utlopp).
3.
Justera rännkroppen så den ligger i våg.
4.
Montera gavlar
5.
Fortsätt montera rännkroppar och slutför rännans längd.
6.
Motgjut med betong mot rännkroppens sida.
7.
Avsluta med vald beläggning.
8.
Färdig markyta skall vara ca. 2-5 mm högre än gallrets ovansida.
Instruktioner och riktlinjer
Föreskrifter och regler
Under installationen måste eventuella föreskrifter och regler beaktas.
Dessa är till exempel:
DIN EN 1433 „Linjeavvattning för trafikytor - Klassificering, utformning, provning och märkning samt bedöming“
DIN 19580 „Linjeavvatning för bil och gångtrafik“
DIN EN 206-1 „Betong, förstärkt och provad“
DIN EN 1045-2 „Betong, förstärkt och provad betong, specifikation, egenskaper, produktion“
